Mittoihin perustuva konfigurointi

Konfiguroitavia mittoja on järkevää käyttää tilanteessa, jossa tuotteen mitat vaihtelevat. Mitat voidaan konfiguroida siten, että päätason nimikkeen mitat vaikuttavat myös alatason mittoihin. Rakenteessa voi olla tuotteita sekä kiinteillä mitoilla että muuttuvilla mitoilla.

Lue myös konfigurointiin vaikuttavat asetukset hakusanalla Konfiguraattorin toimintokeskusasetukset.

Kuva: Konfiguroinnin edetessä voit kirjoittaa Riviteksti-kenttään tuotetta koskevia rivitekstejä. Ohjelma muuttaa konfiguroitavan osan ikonin vihreäksi, kun olet konfiguroinut sen. Näytä vain konfiguroitavat -valinnalla voit piilottaa osat, joita ei tarvitse konfiguroida.

Kuva: 20% katteella ohjelma on laskenut Myyntihinta-arvoksi 434,78. Rakenne-välilehdellä ohjelma näyttää valkopohjaisena rivit, jotka ovat nolla-määrällä tai nolla määräisen puolivalmisteen rakenteessa (Lue myös hakusanalla CONF_WORKSTAGES)

Esimerkki 1 konfigurointi kiinteillä mitoilla (vakiokokoinen kaappi)

Kaapin rakenne, joka on vakiomitoilla ja siihen konfiguroidaan ainoastaan ovi sekä hyllyjen määrä.

Jos konfiguroitava tuote otetaan hyllystä (esim. vakio-ovet, saranat ja muut helat), sillä ei yleensä ole tarvetta olla puolivalmiste, mutta esimerkiksi hylly on yleensä puolivalmiste, että voit muuttaa hyllyjen määrää ja sen rakenteessa on materiaali, joka sahataan mittojen perusteella.

Ostohinta-arvon ohjelma hakee tilaukselle nettohintalogiikan mukaan (tässä mittoihin perustuvan konfiguroinnin kaikissa esimerkeissä ROW_NET=1).

Kuva: Oven Laskentatyyppi-arvona on Kpl, eli konfiguroitaessa voit vaihtaa oven konfigurointiryhmästä 193. Alak. ovet 40* -ominaisuusryhmästä (ja muuttaa ovien määrän).

Rakenteen Käsittely-tapana on Tuotekonfiguraattori ja Päätaso + rivit -laskentatapana, koska hyllyjen määrän tai oven vaihtaminen pitää vaikuttaa myös hintaan. Päätaso + rivit -laskentatapa ei pura rakenteesta konfiguroimiasi osia myyntitilausriveille, mutta voit edelleen muuttaa tilausrivin rakennetta (esimerkiksi ovet tai hyllyjen määrän) jälkikäteen ja ohjelma pyytää tarkastamaan hinnan (jos rakenne muuttuu).

Kuva: Kaikille raaka-aineille on annettu piirustusten mukaiset mitat Mitat­-kenttään (Mitat-kentässä Enter-muuntaa mitat Määrä-kenttään neliöiksi).

Kaappi on kiinteäkokoinen ja sille on laitettu nimikerekisteriin hinnaksi 170€, ohjelma lisää kaapin hintaan konfiguroinnissa valitsemasi oven ja hyllyjen hinnan automaattisesti.

Kuva: Hyllyn Laskentatyyppi-arvona on Kpl, eli konfiguroitaessa voit antaa hyllylle määrän.

Kuva: Savu ovi ja 2 hyllyä konfiguroitu. Näytön kahdella eri Virkistä­-toiminnoilla voit katsoa osien hintoja ja koko rakenteen hintaa.

Kuva: Ohjelma on lisännyt Konfiguroinnin riviteksti -välilehdelle tiedot osista, konfiguroitavien osien hinnat päätuotteen hintaan (170+24+14=208€) ja laskenut rakenteen osilta Nettohinta-arvon (95,36€).

Huomaa! Ostohinta-arvon (90,75€) ohjelma hakee tilaukselle nettohintalogiikan mukaan (tässä mittoihin perustuvan konfiguroinnin kaikissa esimerkeissä ROW_NET=1).

Huomaa! Jos konfiguroitavan nimikkeen tuoterakenteessa on konfiguroitava osa, jolla on ominaisuus, joka on määritelty CONF_NO_TO_ROWTEXT-asetukselle, ohjelma ei lisää nimikkeeltä tietoja Rivin lisätiedot -välilehden Konfiguroinnin riviteksti -kenttään, vaikka CONF_ROWTEXT-asetuksen arvo olisi 0.

Esimerkki 2 konfigurointi muuttuvilla mitoilla

Lisää rakenteeseen myös mitoilla konfigurointi, jos osien määrän, värin ja materiaalin lisäksi kaapin/pöydän/laatikon/laatikoston/sohvan tms. leveys-, syvyys- ja korkeusmitat vaihtelevat asiakkaan toiveiden mukaan.

Mittojen konfiguroinnissa voit käyttää hyväksi sekä miinus (-) että plus (+) -merkkejä mittojen laskutoimituksista. Kysymysmerkki kertoo konfiguroitavasta mitasta, kysymysmerkin jälkeinen luku kertoo mikä mitta on kyseessä:
1= leveys, (esim pöytälevyn leveys 2m=2000, tai komeron leveys 80cm=800)
2 = pituus, (esim komeron syvyys 40cm=400)
3 = korkeus. (esim, komeron korkeus 2m=2000).

Mittojen käytössä joku kolmesta dimensiosta on aina materiaalivahvuus, materiaalivahvuus dimensio täytyy jättää mitoilla konfiguroinnissa aina pois.

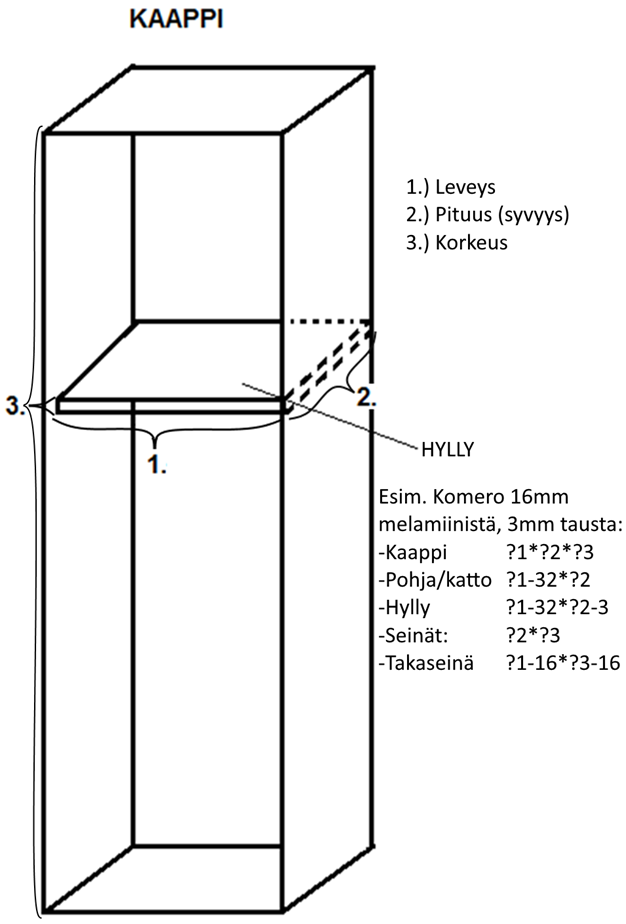

Kuva: Kaappi-tuotteella on 3 dimensiota leveys, syvyys ja korkeus, ohjelmassa ne ovat muuttujina ?1, ?2 ja ?3. Ohjelma käyttää muuttujia kaapin leveyden, syvyyden ja korkeuden laskentaan, kun lisäät muuttujat materiaaleille, niin materiaalivahvuutta osoittava kysymysmerkki pitää jättää aina pois. Esimerkiksi pohja- katto- ja hylly-materiaalien mitoista täytyy jättää materiaalivahvuuden takia ?3-pois, sivuseiniltä ?1-pois ja takaseinältä 2?-pois.

Mittoihin perustuvassa konfiguroinnissa voit laskea myyntihinnan lisäämällä kateprosentit nettohinnan päälle konfiguroinnin yhteydessä viimeisessä konfigurointinäytössä. Toinen vaihtoehto on hinnoitella mitoilla muuttuvat tuotteet maksimikoon mukaan (etuna on se, että näe jo ennen konfigurointia suurin piirtein mitä tuote maksaa. Ehkä paras tapa on käyttää edellä mainittujen yhdistelmää.
Viimeisessä konfigurointinäytössä voit aina laskea prosentuaalisen katteen välittämättä siitä mitä ohjelma on laskenut myyntihinnaksi) ja Ostohinta-arvon ohjelma hakee tilaukselle nettohintalogiikan mukaan (tässä mittoihin perustuvan konfiguroinnin kaikissa esimerkeissä ROW_NET=1).

Rakenne-esimerkki mitoilla konfiguroitavasta metallikaapista, jolle on määrätty maksimikoko. Rungon hinnaksi tulee aina hinta 200€ (jonka laskin 40*60*90cm kokoiselle hinnaksi), hyllylle 10€ ja oletusovelle 30€. Kun myyjä konfiguroi kaapin mittoja, edellä mainitut myyntihinnat eivät muutu mittojen mukaan, ne muuttuvat ainoastaan jos muutat hyllyjen määrä tai oveksi eri hintaisen oven (nettohinnan ohjelma laskee kyllä muuttuneiden mittojen perusteella).

Huomaa!

”Määrätty maksimikoko” on myyjälle tiedoksi, mutta et voi estää myyjää konfiguroimasta kaappia suuremmaksi.

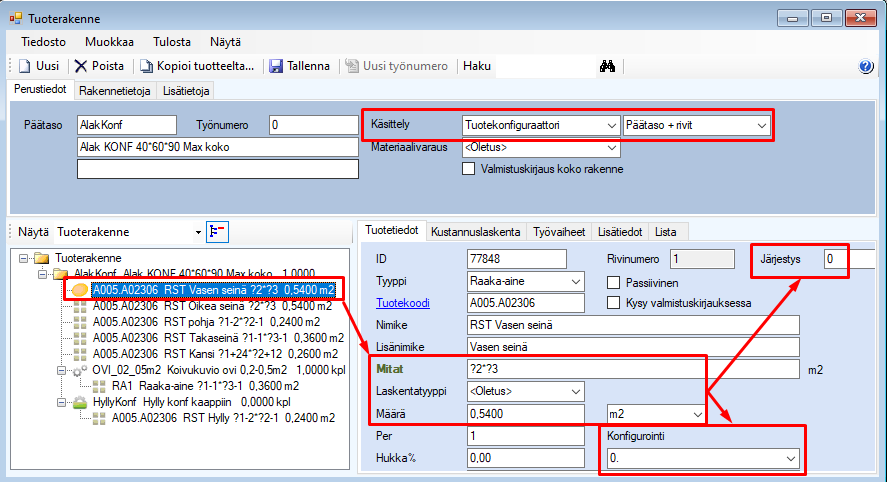

Kuva: Mitoilla konfiguroitavan metallikaapin rakenne, materiaalina 1mm RST-levy (Tuotekoodi: A005.A0230), alla listassa jokaisen osan Mitat, Laskentatyyppi, Määrä, Konfigurointi ja Järjestys.

Taulukko, jossa yllä olevan kuvan esimerkkirakenne ja lisäksi Piiri ja metrit (m)-Laskentatyyppi-tiedon käytöstä esimerkki.

Konfiguroinnin käyttö

Voit lisätä konfiguroitavan tuotteen tilaukselle tai tarjoukselle. Kun lisäät tuotteen, ohjelma avaa automaattisesti tuotteeseen liittyvät konfigurointinäytöt.

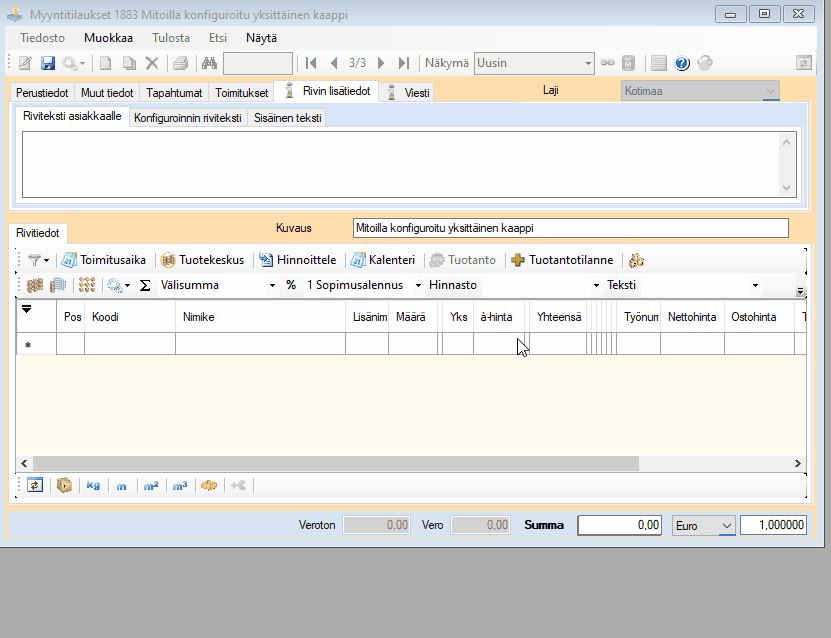

Kuva: Esimerkki 40*60*90cm kaapin konfiguroinnista tilaukselle.

Seuraavassa esimerkissä konfiguroitavaa rakennetta on laajennettu niin, että yhdestä rakenteesta konfiguroituu pöytätaso ja 2kpl alakaappeja josta toinen on vakiomittainen ja toinen kiinteämittainen.

Kuva: Rakenteeseen on sekoitettu metallisten ja puisten kaappien elementtejä, että näet erityyppisten rakenteiden erityispiirteitä (reunalistoja, kalusterenkaita). Näet rakenteesta myös kysymysmerkkinotaatiot kaapin eri osille. Huomaa, että pystyn konfiguroimaan erikseen alakaapin mitat, vaikka kaapin määrä rakenteessa on 0 ja vaikka sille tuli työtason mitat päätasolta, eli voit muuttaa kaappikohtaisesti mittoja ja lisätä kaapin määrää jälkikäteen (Huomaa! nimikkeen, eli tässä tapauksessa Alak.Konf-vakiorakenteella on kysymysmerkkinotaatiot, muuten uudelleenlaskenta ei toimi). Voit hinnoitella materiaalien-, työn-, asetus- ja alihankinnan omilla, tai koko rakenteen yhdellä kateprosentilla.

Konfiguraattorissa tuotteen vaihtaminen ylikirjaa rivin mitan vain, jos mitta on jotain muuta kuin tyhjä. Ohjelma ei myöskään yritä palauttaa vakiorakenteen mukaista mittaa, jos vaihdat takaisin rakenteella olleen nimikkeen. Mittojen vyöryttäminen uudestaan palauttaa vakiorakenteen mukaiset mitat. Tuoterakenne-näytöllä ohjelma yli kirjoittaa myös tyhjät mitat tuotteen vaihtamisen yhteydessä.

Kuva: Yllä konfiguroidun lopputulos voisi olla jotain tämän suuntaista. Työtaso, ylärunko työtason alla, alarunko jaloissa kiinni ja ylä- ja alarungon väliin kaksi kaappia joista toinen kiinteällä leveydellä ja toinen konfiguroimallani leveydellä.

Konfiguroinnin lopuksi ohjelma näyttää yhteenvetonäytön, jossa on tuotteen valmistuskustannukset sekä Vaiheet ja Rakenne omilla välilehdillään. Mittoihin perustuvassa konfiguroinnissa on yleensä järkevin käyttää prosenttihinnoittelua, eli lisätä kate valmistuskustannuksien päälle.

Esimerkki 3 Konfigurointi Piiri, Jakomitta ylös, Jakomitta alas, Linkitys

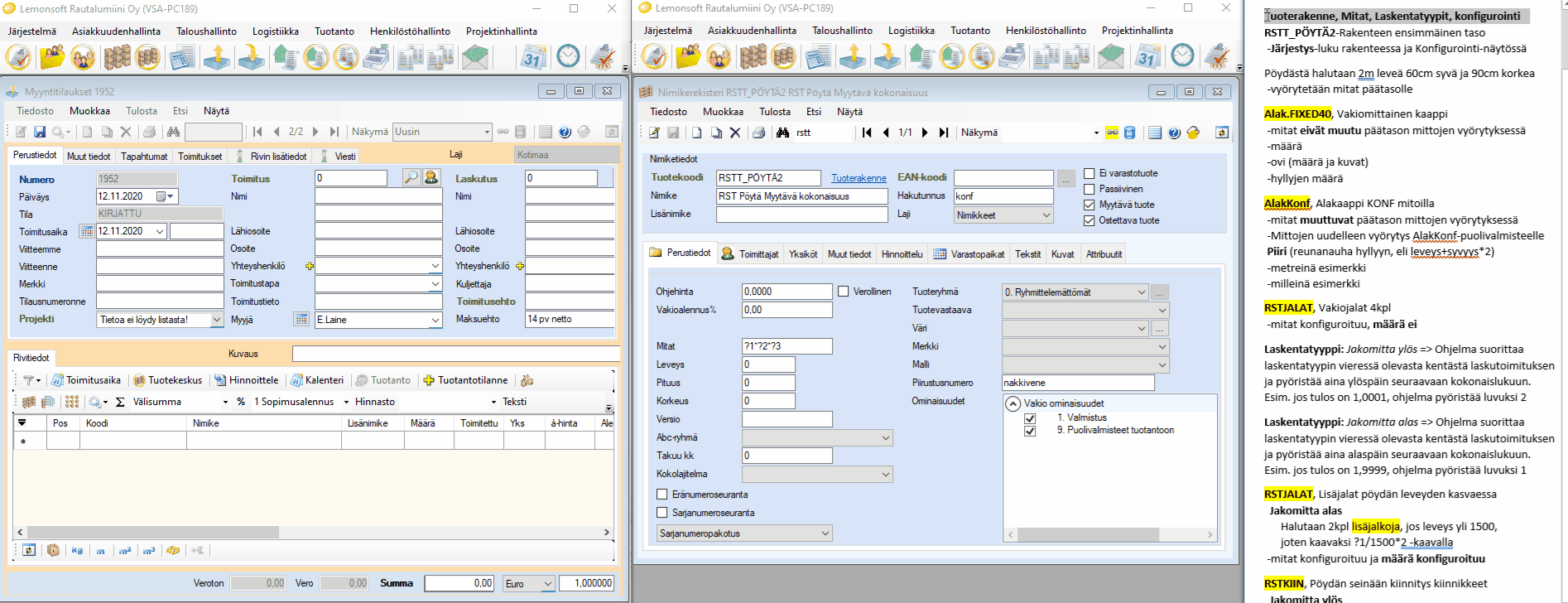

Kuva: Animaatiossa esimerkit Piiri-, Jakomitta ylös -, Jakomitta alas - Laskentatyyppi-valintojen, sekä ja Linkitys-toiminnon käyttämisestä.

Vinkki: Jos haluat käynnistää animaation alusta, avaa kuva uudelle välilehdelle.

Taulukko, jossa yllä olevasta animaatiosta ainoastaan ID:llä linkittämisen ja Laskentatyyppi-valintalistan laskentatyyppien esittely.

Kuva: Yllä konfiguroidun lopputulos voisi olla jotain tämän suuntaista. Työtaso, ylärunko työtason alla, alarunko jaloissa kiinni ja ylä- ja alarungon väliin, lisäjalat renkailla ja kaksi kaappia joista toinen kiinteällä leveydellä, toinen konfiguroimallani leveydellä.
